用于冷凝器收集器的圆形/ D型铝焊管(集管)
万博西甲赞助商Chal可以在短长度或长管中递送焊接管,形状可以是完美的圆形或D形。此外,它可以是普通管或准备使用包括槽,钻孔,挡板和焊接连接块。响应越来越多的电动和混合动力汽车,我们最新的发展显示纵向槽,用作接触电池冷却器的收集器。

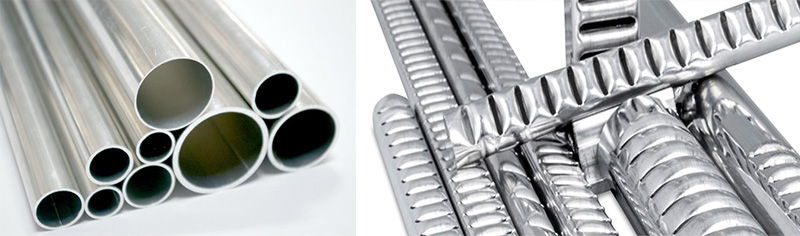

圆形/ D型铝焊管介绍
我们的焊接铝合金圆形管可专为许多工业和商业用途而设计。主要是,厚壁圆形管用作用于传热应用的铝制收集器(带管),包括HVAC单元,铝歧管,冷凝器蒸发器和加热器。除了用于冷凝器头的圆筒外,我们还具有用作收集器的D型焊接管。如今,几乎所有车辆都配有空调,交流系统包含大量部件,冷凝器是最重要的部件之一,并且大多数冷凝器倒置由焊管制成。

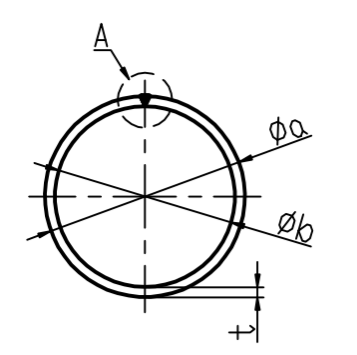

(1)圆形铝焊管(集管)的规格

圆形收藏家 | OD / A(mm) | 壁厚/ T(mm) |
p20x1.15 | 20±0.1 | 1.15 |
p20x1.2 | 20±0.1 | 1.2 |
p20x1.5. | 20±0.1 | 1.5 |
p20x1.12. | 20±0.1 | 1.12 |
p28x1.0 | 20±0.1 | 1.3 |
p28x1.6 | 28±0.12 | 1.6 |
P33.4×1.5 | 33.40-0.2. | 1.5 |
p30x1.2 | 30 + 0.20 | 1.2 |
p30x1.5 | 30±0.05 | 1.5 |
p30x1.6 | 30±0.1 | 1.6 |
p19x1.3. | 19±0.05 | 1.3 |
P15.88×1 | 15.88±0.2 | 1 |
p19x1.2 | 19. | 1.2 |
P31.6×1.5 | 31.6±0.2 | 1.5 |
p25x1.3. | 25±0.1 | 1.3 |
p38x2. | 38±0.15 | 2 |
p22x1.3. | 19±0.05 | 1.2 |
p26x1.9 | 26±0.08 | 1.9 |
p25x1.8 | 25±0.08 | 1.8 |
P23x1.7. | 23±0.08 | 1.7 |
P20.4×1.7 | 20.4±0.1 | 1.7 |

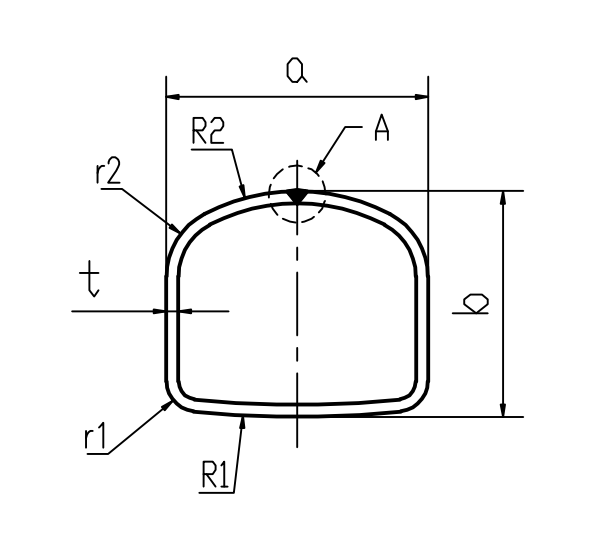

(2)D型铝焊管(D型集管管)规格

D型收集器 | 尺寸(mm) | ||
宽度(a) | 高度(b) | 材料壁厚度(T) | |
PD20.4×18. | 20.4±0.1 | 18±0.1 | 1.2 |
pd20x18 | 20±0.1 | 18±0.1 | 1.0 |
PD20.4×18.5 | 20.4±0.05 | 18.5±0.05 | 1.0 |
PD25.5×19. | 25.5±0.1 | 19±0.05 | 1.2 |
PD15.1×12.7 | 15.1±0.05 | 12.7±0.05 | 1.2 |
PD16×16 | 16. | 16. | 1.2 |
PD18×19 | 18. | 19. | 1.0 |
PD18×22. | 18. | 22. | 1.5 |
PD20×17. | 20. | 17. | 1.0 |
PD21.4×19.4 | 21.4 | 19.4 | 1.0 |
PD21×18. | 21. | 18. | 1.0 |
PD21×19.5 | 21. | 19.5 | 1.0 |
PD23.35×22.4 | 23.35 | 22.4 | 1.6 |
PD25.5×19. | 25.5 | 19. | 1.2 |
PD26×22.4 | 26. | 22.4 | 1.2 |
PD32×18. | 32. | 18. | 1.2 |
PD32×18. | 32. | 18. | 1.8 |
PD32×23. | 32. | 23. | 1.2 |
PD38×27 | 38. | 27. | 2.0 |
PD44×19. | 44. | 19. | 1.0 |

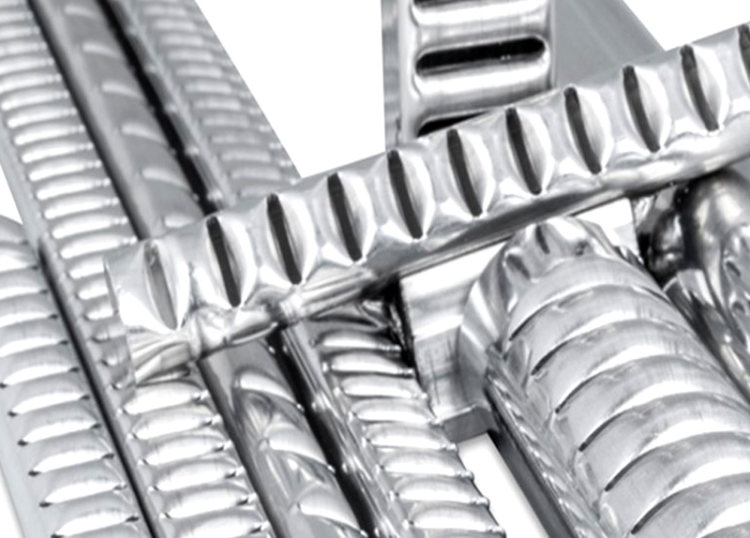

(3)集电/收集器/歧管
万博西甲赞助商Chal提供定制的服务,我们可以提供准备使用的最终收藏家,包括插槽,钻孔,挡板和焊接连接块。
圆形/ D型铝焊管的订购过程
