铝微通道管

  • 铝微道管是一种高精度挤压铝管,又称多端口挤压管(MPE管)和铝微多道管。这种扁平的矩形挤压管由几个通道组成,通过更高的表面/体积比增加传热。
  • 铝微通道管有各种尺寸和铝合金,确保所需用途的最佳性能,并可提供锌或助焊剂涂层,准备组装和烤箱钎焊。

PDF下载


mamx万博铝微通道管产品类别

万博西甲赞助商是生产铝微通道管的优秀厂家,可提供各种不同尺寸、形状、铝合金的多通道铝管。以下产品可供查询:mamx万博

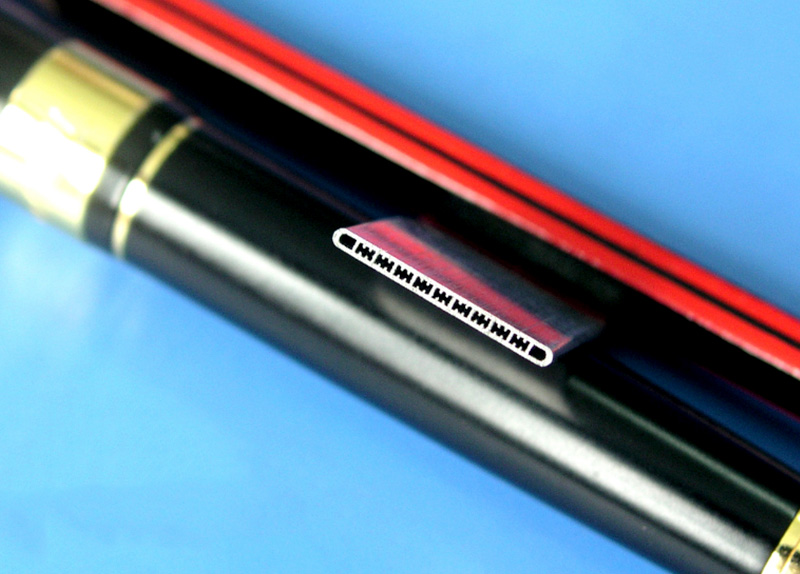

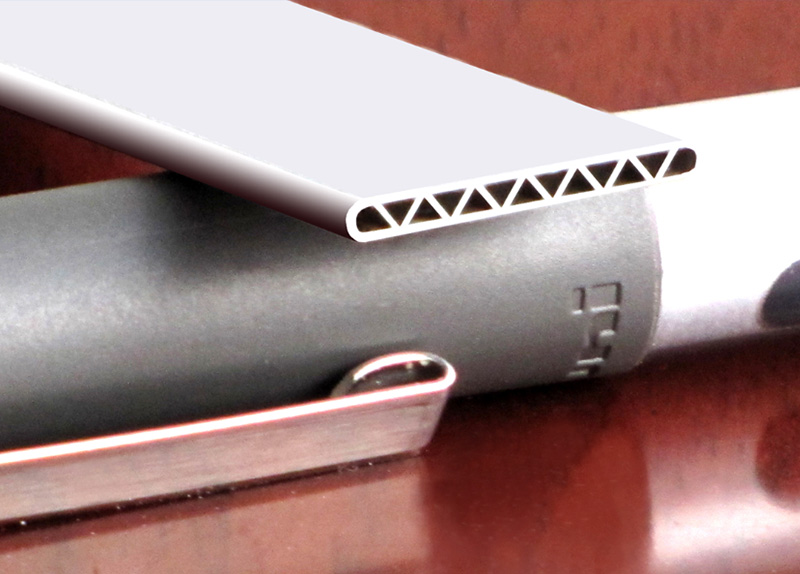

  • 铝微通道管
  • 铝多口管
  • 平行流铝扁管
  • 镀锌铝管
  • 预熔剂涂层铝管万博体育max
  • 硅熔剂涂层铝管
  • 大型多通道管(宽度范围50-200mm)

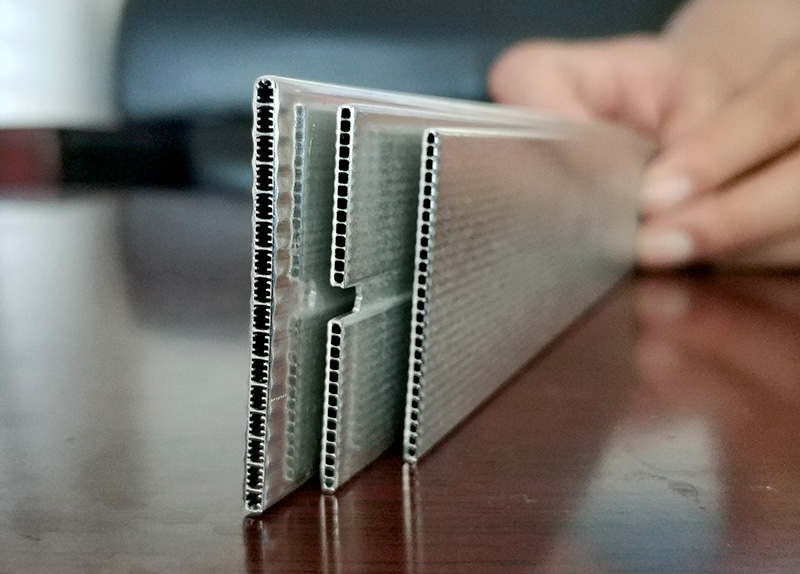

  • 双排接头多通道扁管

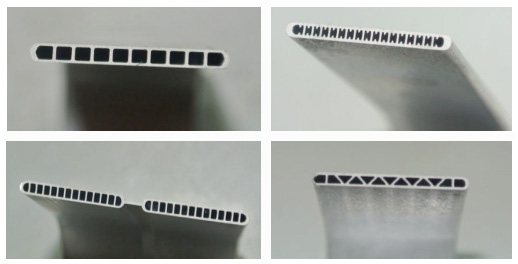

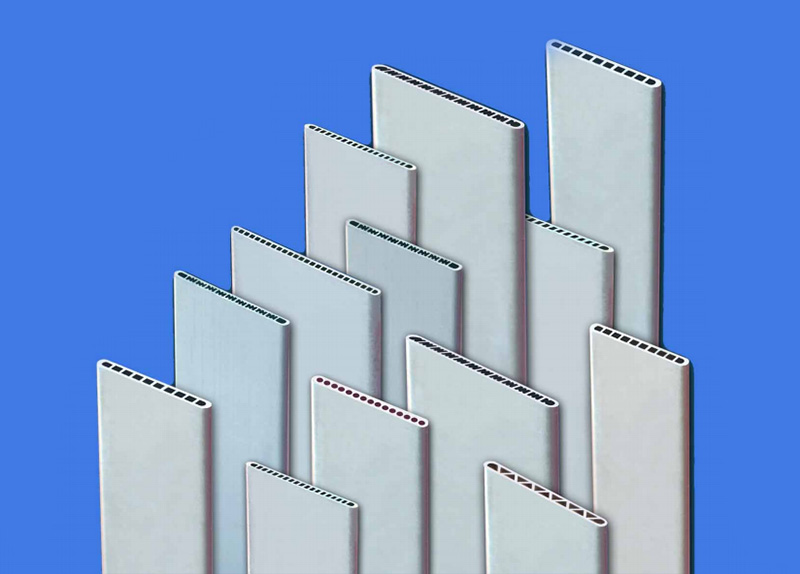

铝微通道管

铝微通道管产品尺寸控制范围

范围
固定长度 200 mm - 4000 mm
宽度(微通道管) 8 mm-60mm
宽度(大多道) 60 - 200毫米
厚度 1 mm-5mm
壁厚 0.15 mm - 0.6 mm
喷锌厚度 5g/㎡-15g/㎡
助焊剂涂层厚度 8g/㎡-25g/㎡

铝微通道管公差

宽度 厚度 墙的厚度 长度 平直度(侧) 平直度(前) 弯弯曲曲的
±0。04毫米 ±0。03毫米 ±0。5毫米 ±0。30毫米 ≤L * 0.2% ≤L * 0。25% ≤L * 0.15%

铝微通道管涂层标准及耐蚀性

耐腐蚀(普通合金) 盐雾试验:≥750小时
锌镀层标准 8±2g/㎡、10±2g/㎡、13±2g/㎡
焊剂涂层标准 10 - 15±2 g /㎡

铝微通道管合金选择(接受定制服务)

在CH万博西甲赞助商AL,我们致力于制造铝管产品mamx万博最高质量的。为了做到这一点,质量控制是根据严格的质量标准,我们努力推动创新,寻找和测试新的合金,因为我们寻求为未来的工程项目开发管材产品。mamx万博


化学成分

没有 合金的成绩 如果 毫克 Cr V “透明国际”
1 1050 ≤0.25 ≤0.40 ≤0.05 ≤0.05 ≤0.05 - - - - - - ≤0.05 ≤0.05 ≤0.03
2 1100 ≤0.95 (Si +铁) - - - - - - 0.05 ~ 0.20 ≤0.05 - - - - - - - - - - - - ≤0.10 - - - - - - - - - - - -
3. 1197 ≤0.15 ≤0.20 0.40 ~ 0.55 0.10 ~ 0.20 ≤0.03 ≤0.05 ≤0.05 ≤0.05 ≤0.05
4 3102 ≤0.40 ≤0.70 ≤0.10 0.05 ~ 0.40 - - - - - - - - - - - - ≤0.30 - - - - - - ≤0.10
5 3 r03 ≤0.15 ≤0.15 ≤0.01 0.90 ~ 1.10 ≤0.03 ≤0.03 ≤0.05 ≤0.05 ≤0.05

机械性能

不。 合金的成绩 脾气 抗拉强度 屈服强度 伸长
1 1050 O / F / H111 / H112 ≥65 ≥20 ≥25
2 1100 O / F / H111 / H112 ≥75 ≥20 ≥25
3. 1197 O / F / H111 / H112 ≥80 ≥25 ≥20
4 3102 O / F / H111 / H112 ≥75 ≥20 ≥25
5 3 r03 O / F / H111 / H112 ≥80 ≥25 ≥20

三种铝微通道管涂层溶液

涂层材料 通量涂层 NOCOLOK硅助熔剂涂层 锌涂层
样本图片 1290191794869116929 1290191832185839618 1290191868177162242
主要组件 通量(K1-3A1F46) NOCLOK熔剂:66.6%硅粉:33.3%或根据客户要求 锌粉

特性
在钎焊线上不需要额外的钎焊,但使用铝翅片材料,并有一层 钎焊时喷锡助焊剂,翅片材料可裸箔 镀锌管将大大提高耐腐蚀性能

如何开始我们的合作(程序)?

铝产品订购流程mamx万博

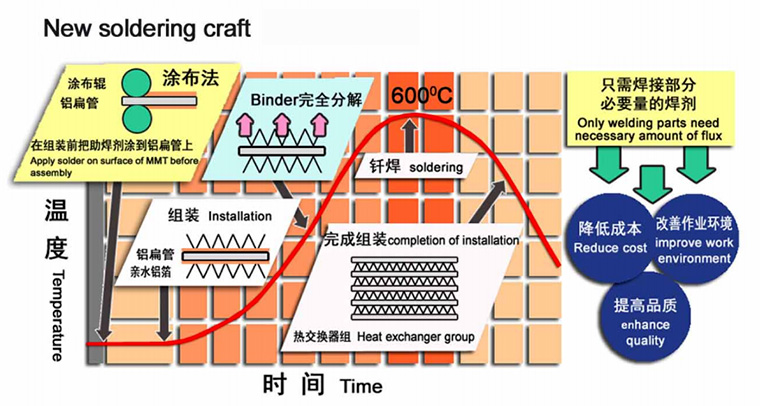

硅助熔剂涂层铝微通道管的优点

与传统铝管相比,表面有焊锡层的铝微通道管具有更大的优势:

  1. 提高质量,增强钎焊性能,保证100%钎焊质量,耐腐蚀,环保。
  2. 降低成本:更便宜的翅片材料取代复合覆层翅片材料,厚度可减少30%,大大降低成本,降低焊料消耗,减少缺陷。
  3. 工作条件改善:空气中无助熔剂颗粒,减少排出物和有害气体的排放。

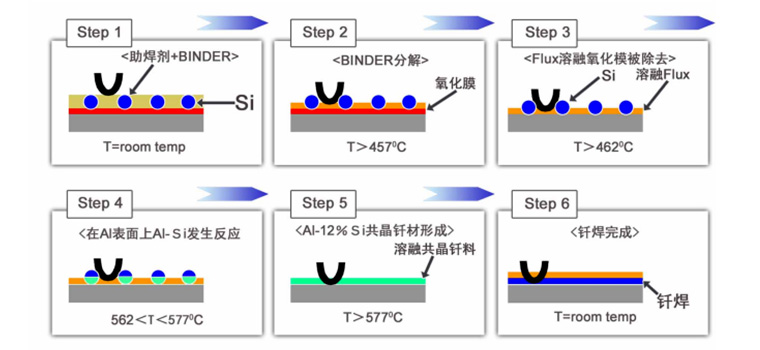

铝微通道管的工作原理

换热器中的微通道技术

铝微通道管是铜管和焊接铝歧管的替代解决方案,提高效率,降低整体成本。

  • 将您的系统制冷剂充注量减少35%。
  • 提高您的能源效率/性能系数高达10%。
  • 减少原材料消耗40%以上。
  • 与铝和铜热交换器相比,降低您的制造成本。
  • 很容易回收。
1290194467215384577

铝微通道管的应用

  • 用于汽车换热市场
  • HVAC&R(供暖、通风、空调和制冷)市场的换热
  • 空调安装
  • 工业生产
  • 太阳能热

万博西甲赞助商铝公司我们专注于铝的研究和开发,与著名的学术机构和行业协会合作。我们的研究人员和学术合作伙伴参与加工和生产铝产品的业务和技术开发。mamx万博我们致力于改变铝的使用边界。我们开发和设计的解决方案,有利于提高铝性能在技术上和经济上。万博西甲赞助商中国铝业集团在全国拥有5个研发中心。


生产线及产能

万博西甲赞助商CHAL铝业公司是中国最大的铝微通道管供应商之一,综合产能可达2万吨。

主要生产线 数量 mamx万博 年生产能力
挤出线 6 MPE管线圈 20000吨
切割线 15 固定直长 15000吨
模具研发制造中心 1 挤压模 5000台电脑
锌涂层 6 镀锌管 20000吨
Si-Flux涂层 1 Si-Flux涂层管 2000吨

专利

获得发明专利35项,实用新型专利198项。

发明专利35项,实用新型专利198项

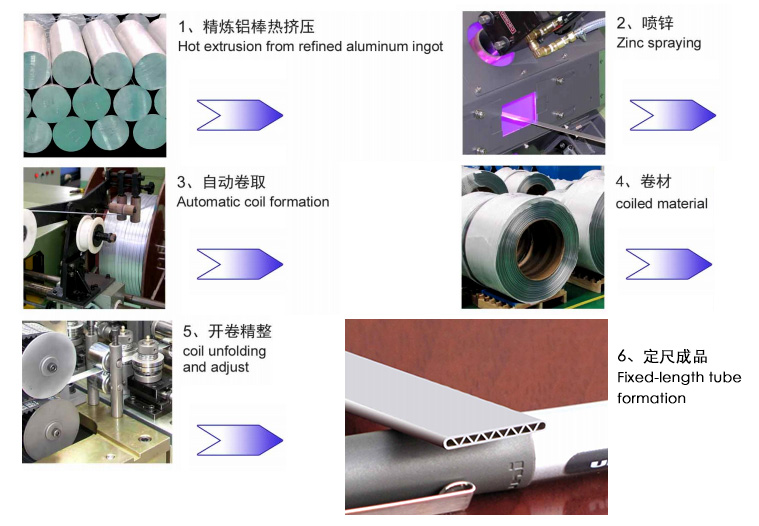

生产过程

生产工艺包括热模和铝坯、挤压、喷锌、冷却(熔剂涂层)、轧制和切割。

制造过程包括热模具

生产设备

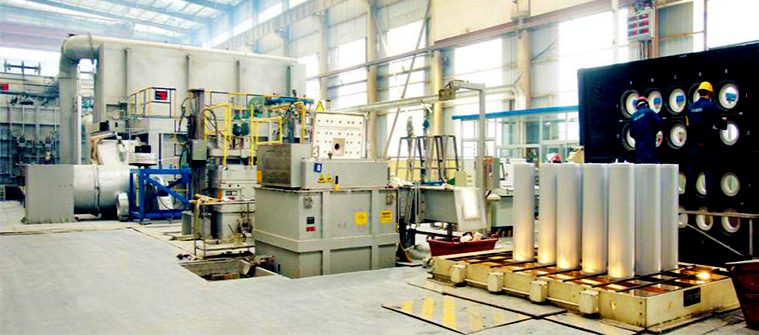

铝坯铸造设备(德国)

铝坯铸造设备(德国)

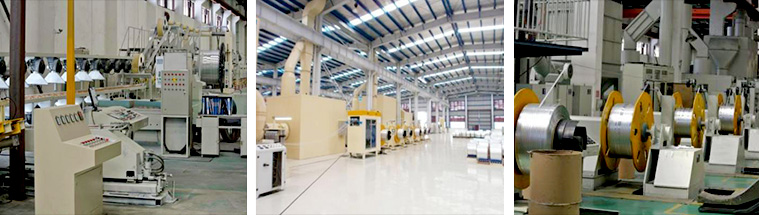

挤出机:1650 t / 1800 t / 2000 t / 2600 t / 3600 t

1290212578400411650

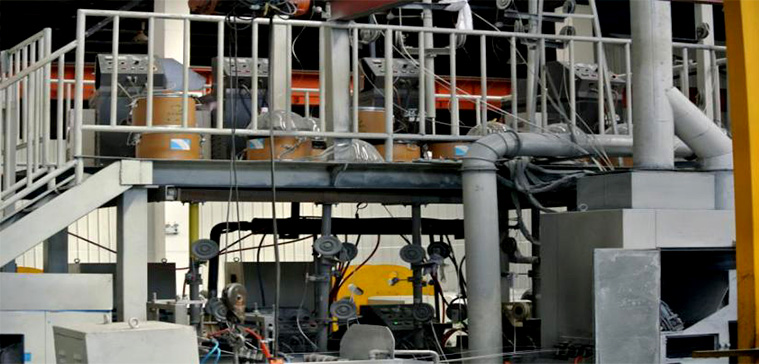

金属化喷锌系统(英国)

金属化喷锌系统

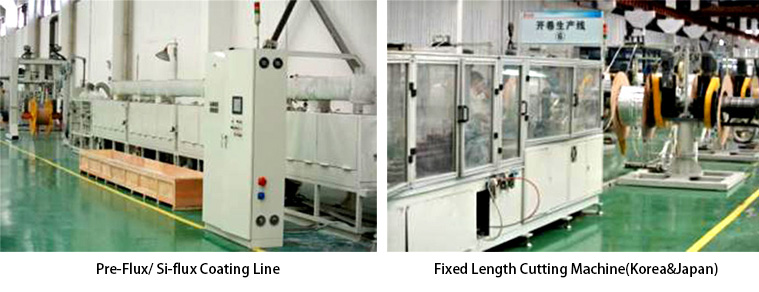

预助焊剂/Si0flux涂层线

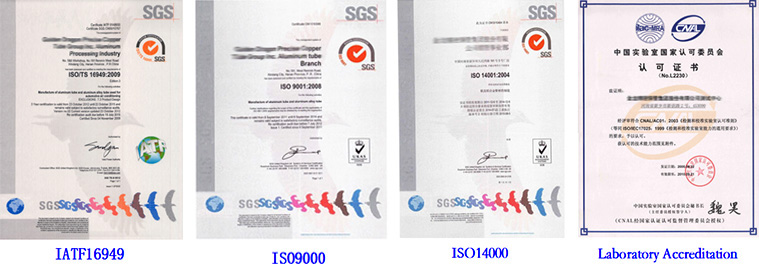

证书

铝微通道管证书

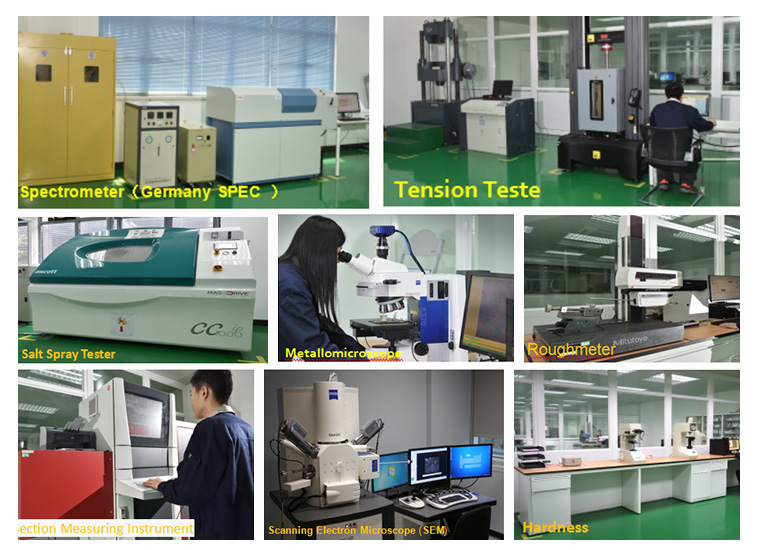

测试仪器

铝微通道管检测仪器

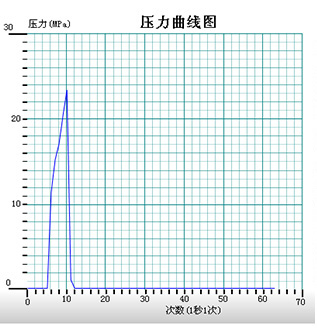

爆破压力试验

爆破压力试验图
