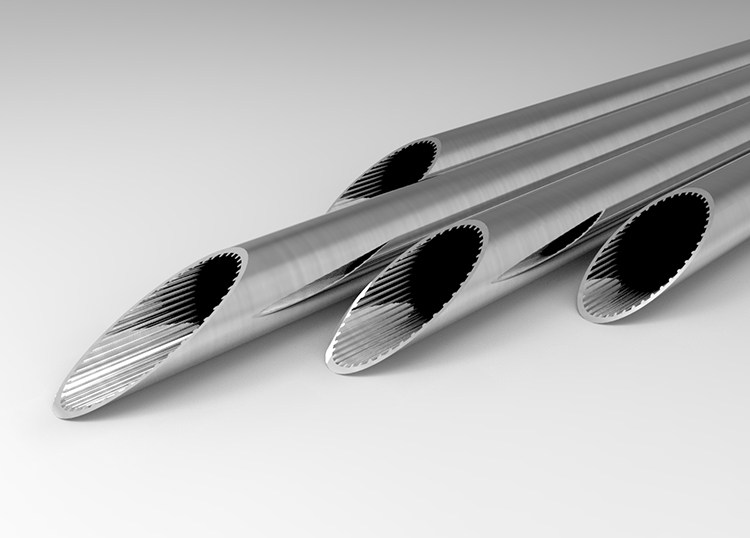

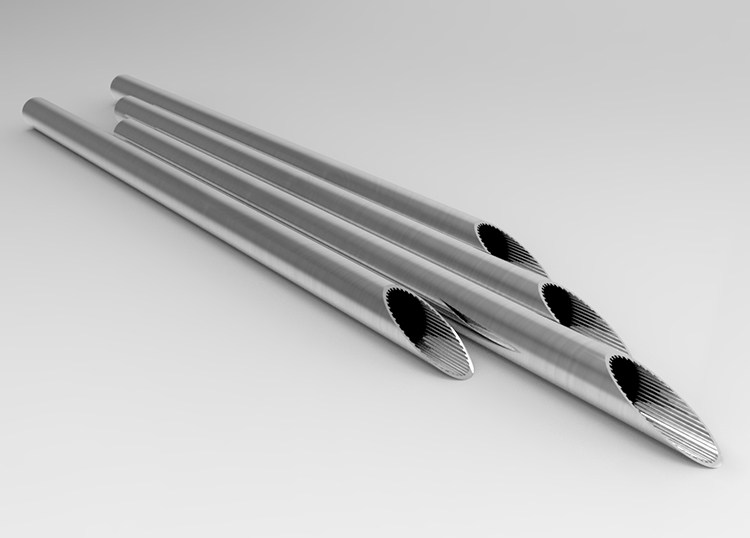

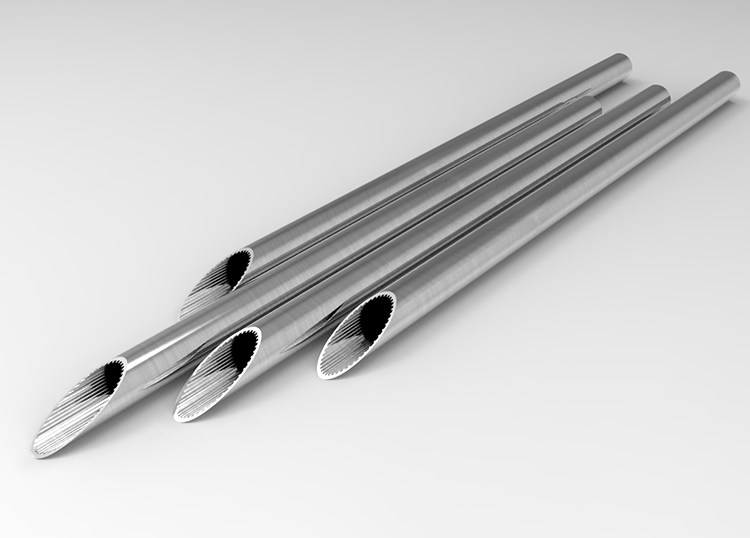

铝内槽管(内齿管)
铝内槽管也叫内齿管,是空调热交换器的轻量级和成本还原解决方案,代表铜管的有吸引力的替代品。内槽可以是直的或螺旋形的。内槽的高度范围从0.05到0.3mm变化。较高的凹槽,传热性能更好。它广泛用于家用和商业空调系统的热交换器中。

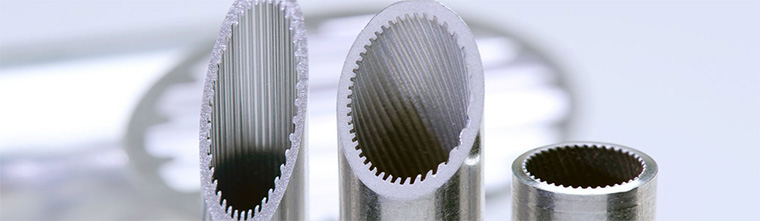

直螺旋内槽管

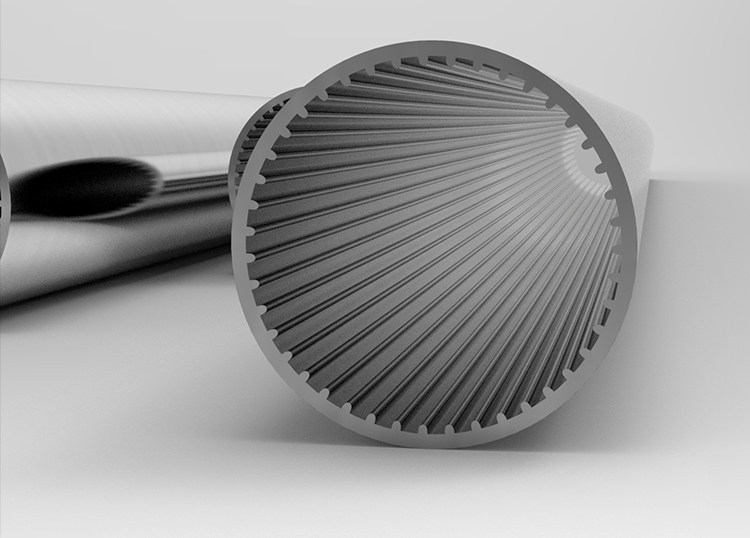

直槽管
与传统的光滑孔管相比,铝直下槽管具有更好的传热性能,效率更高,内部凹槽。不同的凹槽深度和几何形状满足了使用中的特定区域要求和制冷剂。额外的锌涂层可用于提高耐腐蚀性。该内部增强的铝管主要用于高翅片密度冷凝器和蒸发器。万博体育max

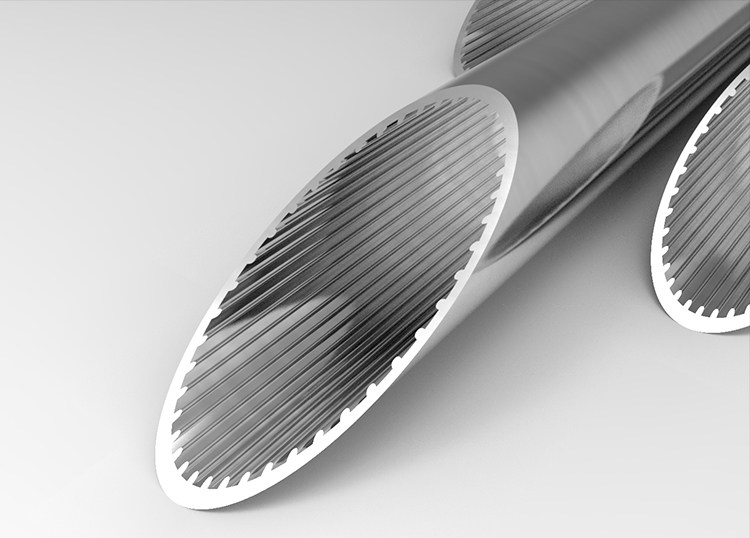

螺旋内沟管
具有螺旋齿的内槽已经被优化以改善传热。通过传统的光滑孔管可以实现管的传热系数的改善是两倍。螺旋内槽管大大提高了效率,实现了热交换器更紧凑的设计,并降低了制冷剂载荷。
内槽管的关键特征
- 高传热效率
- 易于形成和弯曲
- 低成本和重量
- 节省空间
内槽管的规格
规格OD: | 底壁厚度(mm) | 凹槽高度(mm) | 牙数 | 螺旋角度(学位) | 凹槽顶角(度) | 每米重量 |
φ5.0〜φ15.88mm | 0.35-1 | 0.05-0.3. | 20-70 | 0〜25 | 30〜135 | |
φ5mm. | 0.35-0.5 | 0.05-0.25. | 40-50 | 18° | 50° | 23±3. |
φ7mm. | 0.4-0.5 | 0.05-0.25. | 40-50 | 18° | 50° | 28±3. |
φ7.94mm. | 0.4-0.5 | 0.05-0.25. | 40-50 | 18° | 50° | 40±3. |
φ9.52mm. | 0.45-0.55. | 0.05-0.25. | 45-55 | 18° | 50° | 45±3. |
铝合金:1060,3003,3103,AA3003H等 |
为什么选择带锌涂层的铝内槽管?
热交换器在恶劣的环境中工作。我们的专家强烈推荐铝管加入锌涂层。万博体育max与那个等效的裸管相比,该夹层层提供150%的腐蚀保护和延长的寿命。
该锌涂层可用于光滑的孔管和直的内槽管。
