铝合金CNG/H2气瓶

大体积铝合金内衬高压复合气瓶。大体积铝合金衬套高压复合气瓶是由铝合金衬套采用强力旋压与闭式旋压相结合,整体围绕碳纤维成型而成。是欧美国家卡车、客车、天然气运输车储气、运输的关键产品。

铝合金CNG

铝合金CNG/H2气瓶简介

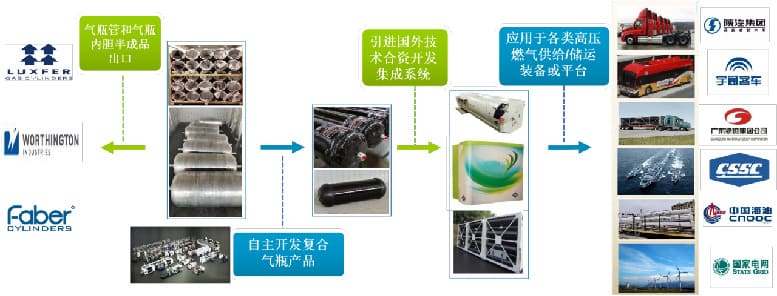

依托国内一流的旋压超长/超薄/大直径旋压成型技术研发生产能力,针对航空航天国防和新能源储运领域,以铝合金旋压气瓶管、气瓶套等为基础。现有产业项目,培育CNG气瓶、高压储氢瓶、运输气瓶等新项目,建设行业领先的储能运输装备研发和产业化基地。

铝合金CNG/H2气瓶简介

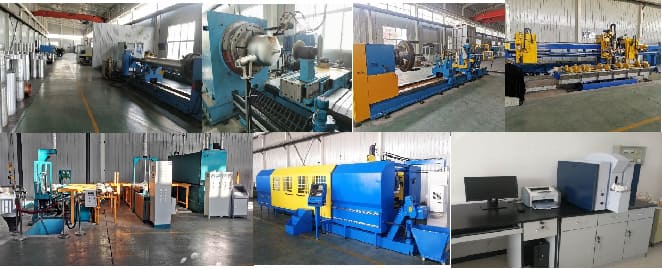

已建成或在建的生产线

已建成或在建的铝合金CNG/H2气瓶生产线

  • 出口气瓶管生产线5条,理论年产2.4万根标准铝气瓶管。
  • 2条出口气瓶套生产线,理论年产8000个标准气瓶套,产品出口欧洲并大量供应国内多家主流气瓶公司;mamx万博
  • 1条燃料气瓶研发线,理论年产2000个标准气瓶,承担气瓶及储罐的研发任务;
  • 1000-1500L氢储能/幸运瓶智能生产线1条,可生产压力35-90MPa的大批量铝合金衬垫缠绕储氢瓶,理论年产能6000支。

铝合金CNG/H2气瓶的主要特点

铝合金内衬高压复合缠绕气瓶,最大直径850mm,容积200-3500L,使用压力20-90MPa,满足CNG、H2、高纯工业气体输送。

技术基础

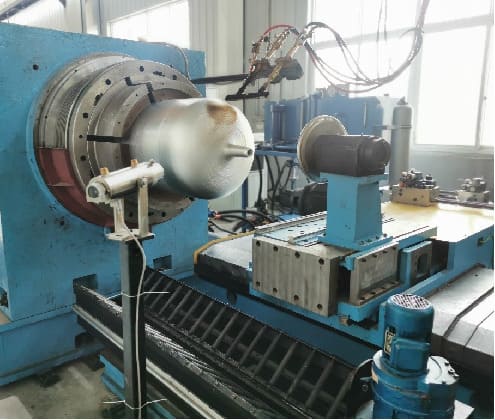

配备超长铝合金气瓶管整体精密旋压成型技术,长度可达10米;采用直径①550mm以上大体积铝合金气瓶套闭式旋压技术;气瓶管、内胆、缠绕气瓶的缠绕技术、测试分析技术及成套生产技术;采用红外热成像技术和图像识别技术研制了多套专用自动化设备,大大提高了产品生产效率和产品质量。

铝合金CNG/H2气瓶的技术基础
铝合金CNG/H2气瓶的技术基础
铝合金CNG/H2气瓶的技术基础

完成了600-700L大直径铝合金气瓶套和整体气瓶的研制,是目前国内最大的燃料气瓶用气瓶套。mamx万博产品远销意大利和波兰。并为国内多家知名气瓶公司独家供应大直径、超长气瓶套。

先进的技术

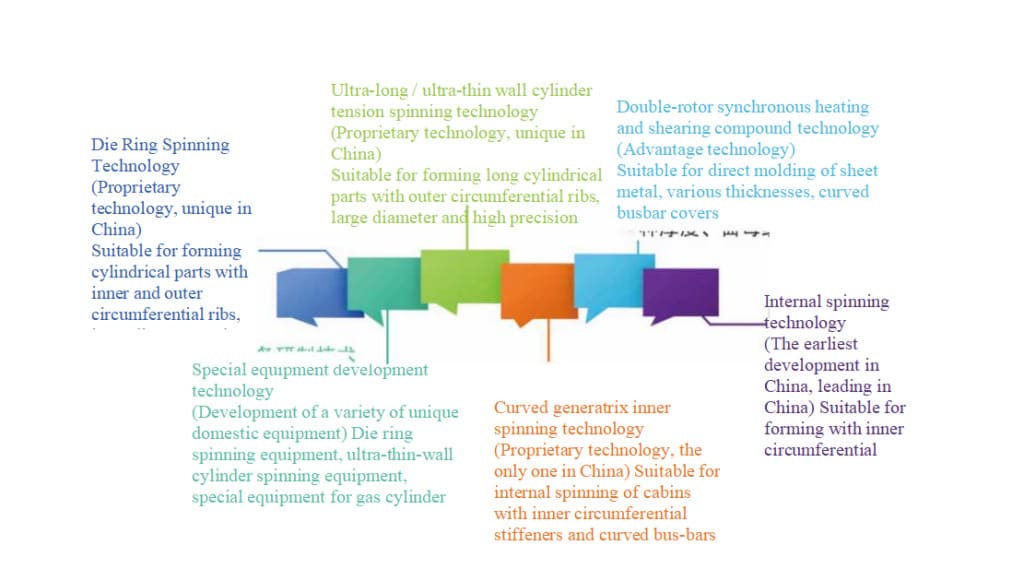

国内率先开发了长度达10米的超长高精度圆筒整体旋压成形技术和设备。

开发了铝合金CNG/H2气瓶技术

铝合金CNG/H2气瓶系列

模型 媒介 容量(升) 长度(毫米) 工作压力(MPa) 应用程序
cng3 - 402 - 199 - 20 气体 199 2050 20. CNG重型卡车/巴士
CNG3-665-510-20-S(国内首创) 气体 510 2050 20. CNG重型卡车/巴士
cng3 - 510 - 365 - 20 气体 365 2270 20. CNG重型卡车/巴士
chg3 - 460 - 260 - 35 260 1880 35 氢燃料电池巴士/重型卡车等。
chg3 - 530 - 385 - 35 385 2130 35 氢燃料电池巴士/重型卡车等。
HJHGⅢ-40-0.35-42-T(全国第一) 0.35 380 42 冬奥会火炬
chg3 - 533 - 1095 - 52(独特的) 1095升 5700 52 氢能运输、加氢站等。

铝合金CNG/H2气瓶显示

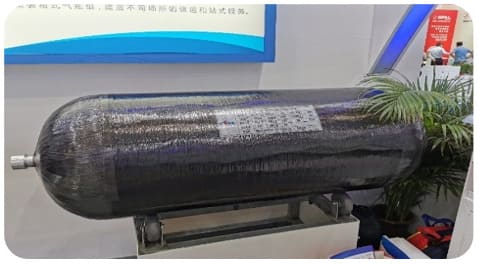

铝合金CNG/H2气瓶

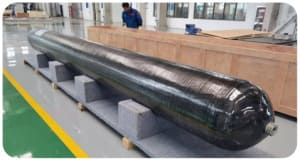

长管拖车全缠绕复合气瓶

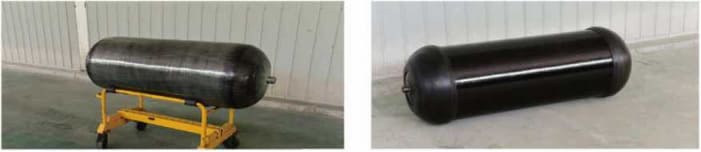

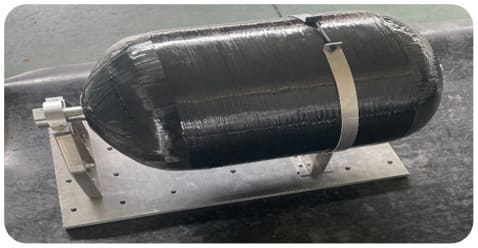

车载全缠绕复合气瓶

车载全缠绕复合气瓶

铝合金CNG/H2气瓶

超高温气瓶

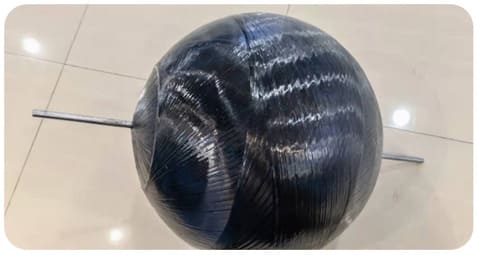

球形缸

超轻复合气瓶

球形缸

球形缸

铝合金压缩天然气气瓶

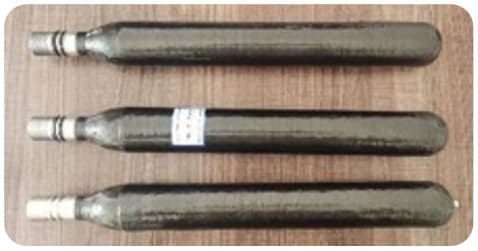

超小型气瓶

铝合金CNG/H2气瓶的典型应用

氢能/压缩天然气供应/储运

CNG/氢燃料供应系统

1) CNG/氢气燃料供应系统
2)加氢站用气瓶系统
3) CNG/氢气模块化存储系统
